جوی استیک صنعتی چهار حالته استارتی اشنایدر

جوی استیک صنعتی چهار حالته استارتی اشنایدر

جوی استیک صنعتی چهار حالته استارتی اشنایدر، یک کلید مکانیکی برگشت پذیر با کنترل دستی است که دارای چهار حالت (چپ، راست، بالا و پایین) حرکت است. این کلیدهای فرمان جهت دار کاربرد صنعتی دارد و گزینه بسیار مناسبی برای جایگزین کردن به جای شستی ها هستند. جوی استیک ها به دلیل ساختاری که دارند به دسته فرمان نیز شناخته می شود که برای کنترل کردن تجهیزات در حال حرکت، جابه جایی ماشین آلات، جرثقیل ها، بالابرها و ربات ها و … نصب و مورد استفاده قرار می گیرد.

از این مدل جوی استیک ها در شرایطی استفاده می شود که شما تصمیم به ایجاد تغییری در مدار فرمان تجهیز مورد نظر دارید و می‌خواهید این تغییر به صورت موقت انجام شود؛ زیرا این نوع از جوی استیک ها از نوع استارتی (خودبرگشت) هستند، یعنی زمانی که شما توسط دست خود بر روی اهرم آن نیرو وارد می کنید و دسته فرمان را در هر دو جهت حرکت می دهید، بعد از رها کردن دسته، اهرم در هر حالتی که قرار دارد، به مرکز و وسط کلید فرمان جهت دار برمی گردد.

جوی استیک صنعتی چهار حالته استارتی اشنایدر، از جمله تجهیزات برند اشنایدر است. جوی استیک های برند اشنایدر که از نوع جوی استیک آنالوگ است با توجه به تعداد حالت های کلید، نوع و تعداد پلاتین های به کار برده شده، عملکرد دائمی یا برگشت فنری و هم چنین درجه امنیت به کار برده شده در آن ها، در انواع جوی استیک دوحالته استارتی، جوی استیک دو حالته قفل شو، جوی استیک چهار حالته استارتی و جوی استیک چهار حالته قفل شو طراحی و ساخته می شوند.

روش های نصب جوی استیک صنعتی چهار حالته استارتی اشنایدر

جوی استیک ها با توجه به ابعادی که دارند، می توان آنها را هم به صورت ثابت و هم به صورت متحرک نصب کرد، برای نصب به صورت ثابت کافی است که در محل مورد نظر سوراخی به ابعاد 22 میلی‌متر ایجاد کرد و پس از جداسازی کلگی از بدنه، سیم بندی های پلاتین ها را انجام داده و در مرحله آخر پلاتین ها را روی بدنه کلیدفرمان قرار دهید، بدنه و کنتاکت ها را از سوراخ مورد نظر عبور داده و دوباره کلگی را به آن پیچ کنید.

برای نصب این جوی استیک ها به صورت متحرک، می توان آنها را همانند شستی ها در داخل کنترلرهای ریموت که از نوع بی سیم و دارای گیرنده و فرستنده است، قرار داد و از جوی استیک استفاده نمایید

ویژگی های ظاهری و ساختاری جوی استیک صنعتی چهار حالته استارتی اشنایدر

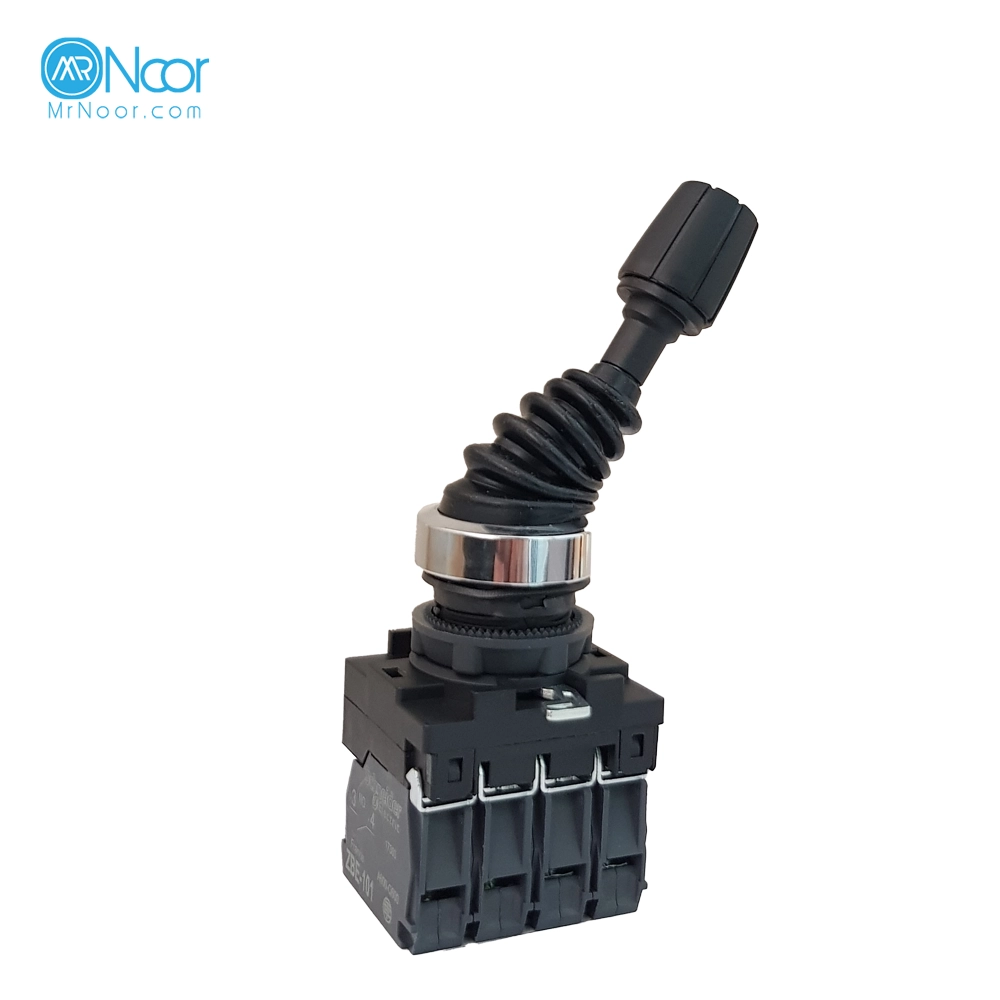

کلید فرمان جوی استیک چهار حالته استارتی، فلزی بوده و دارای اجزایی مانند دسته فرمان، کلگی، بدنه و کنتاکت های کمکی است.
دسته ی فرمان دربردارنده بخش مکانیزم فرمان است که از جنس فلز و به شکل اهرم است. این قسمت در داخل بخش منعطفی از جنس پلاستیک مشکی رنگ قرار گرفته است که همانند یک محافظ عمل می کند و وجود آن مانع از ورود گرد و غبار و آب و رطوبت به داخل کلید فرمان می شود. دسته فرمان در داخل کلگی فلزی ( کلگی فلزی دایره ای شکل که در داخل خود  رزوه دارد) قرار می گیرد.
بخش کلگی از طریق رزوه هایی که دارد به بدنه حاوی بخش مکمل مکانیزم فرمان که آن نیز دارای رزوه می باشد، پیچ می شود.

چهار پلاتینی (کنتاکت کمکی) که در جوی استیک چهار جهته مورد استفاده قرار می گیرد، توسط دو پیچ به بدنه متصل می شود. دو تا از این بلوک های پلاتینی، از نوع پلاتین نرمال بسته (Normally Close) با شماره های ترمینال 1 و 2 و دو پلاتین دیگر از نوع پلاتین نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 است از آنجایی که این جوی استیک چهار حالته است، برای هر یک از حالت ها، یک بلوک پلاتین به کار گرفته شده است که در هنگام تغییر در مدار فرمان، جهت قطع جریان توسط کاربر، کنتاکت ها با توجه به حالت قرار گیری دسته فرمان تغییر می کنند. یعنی در هر حالت فقط یکی از پلاتین ها دچار تغییر می شود.

کنتاکت هایی که در ساختار این دکمه های فشاری به کار برده شده است دارای گواهی کیفیت اروپا (CE) و گواهی استاندارد با شماره ی IEC60947-7-5-1 است.

دلایل به کارگیری جوی استیک صنعتی چهار حالته استارتی اشنایدر

• با جوی استیک کنترل کردن تجهیزات آسان می‌شود.
• جایگزین بسیار مناسب به جای ریموت چند جهته
• وجود قابلیت اینترلاک در این تجهیز: قابلیت اینترلاک این امکان را فراهم می کند که جوی استیک هادر هر حالت، قادر به صدور یک فرمان هستند. به عنوان مثال، با قرار گیری جوی استیک در حالت راست، حالت های چپ، بالا و پایین غیر ممکن است یعنی جوی استیک در آن واحد چند حرکت متفاوت ندارد.
• کنترل همزمان دو جوی استیک با استفاده از دو دست: در صورتی که کلید فرمان جهت دار بر روی سطح مسطحی نصب شود، امکان کنترل کردن همزمان دو جوی استیک وجود دارد.
• امکان اضافه و کم کردن تعداد پلاتین ها و تعویض نوع آنها
• تنوع در نوع عملکرد آنها
•  اشغال فضای بسیار کمتر برای نصب
• تعویض و نصب سیم‌بندی راحت و سریع
•  طول عمر مکانیکی بالا
• مقاومت بالا دربرابر عوامل خارجی مانند ضربه
• جنس مرغوب به کار برده شده در ساختار آن
• برخورداری از رتبه حفاظتی IP 65در برابر ضربه، رطوبت و گردوغبار
• امکان بازگشت فنری به مرکز
