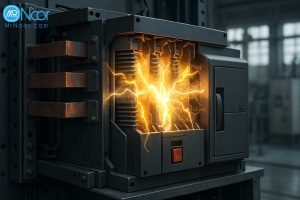

کلید ACB یا قطع کننده هوایی چیست؟
کلید ACB که به عنوان قطع کننده هوایی نیز شناخته می شود، برای حفاظت و کنترل مدارهایی به کار می رود که جریان بسیار بالا از آنها عبور می کند. این نوع کلید تجهیزات را در برابر خطاهایی مانند اتصال کوتاه یا اضافه بار محافظت می کند. هنگام قطع جریان، میان تیغه های داخلی آن جرقه ای ایجاد می شود که هوای اطراف این جرقه را مهار می کند؛ به همین دلیل نام هوایی برای این نوع کلید در نظر گرفته شده است.
این تجهیزات به دلیل ساختار مقاوم، طول عمر بالا و امکان استفاده در شرایط کاری سنگین، در پروژه های بزرگ صنعتی کاربرد زیادی دارند. در محل هایی که واکنش سریع و دقیق به خطاهای برقی ضروری است، از این کلیدها استفاده می شود. برخی مدل های ACB به امکانات کنترلی پیشرفته مجهز هستند و قابلیت تنظیم دقیق برای شرایط حفاظتی گوناگون را دارند.
بخش هایی از این کلید امکان اتصال به سیستم های هوشمند را فراهم می کنند و به این صورت کنترل از راه دور هم امکان پذیر است. ساخت این تجهیزات به شکلی است که در صورت بروز اختلال، فقط بخش آسیب دیده از مدار جدا می شود و عملکرد سایر بخش ها ادامه پیدا می کند. همین ویژگی ها باعث شده کلید ACB برای سیستم هایی که ساختار گسترده و پیچیده دارند، انتخابی قابل اطمینان باشد.
کلید MCCB یا کامپکت چیست؟
کلید MCCB که به آن کلید کامپکت نیز گفته می شود، بخش مهمی در تامین ایمنی شبکه های برق محسوب می شود. این کلید برای مدارهایی تولید شده که جریان بیشتری نسبت به سیستم های خانگی از آنها عبور می کند؛ همچنین توانایی تحمل جریان های متنوعی را دارد و برخی مدل های آن قابلیت تنظیم دارند، یعنی می توان مقدار جریان قطع را متناسب با شرایط مدار تعیین کرد. این کار، باعث افزایش ایمنی می شود و احتمال آسیب به تجهیزات را کاهش می دهد.
ساختار داخلی این کلید به صورتی است که توانایی شناسایی خطاهایی مانند اتصال کوتاه، اضافه بار یا افت ولتاژ را دارد و در زمان مناسب، مدار را قطع می کند. این کلید، هم در مرحله نصب و هم در زمان تعمیر یا نگهداری، نسبت به تجهیزات بزرگ تری مانند ACB ساده تر مدیریت می شود.
کلید MCB یا مینیاتوری چیست؟
کلید مینیاتوری یا MCB جزء پرکاربردترین تجهیزات حفاظتی در سیستم های برق خانگی و اداری محسوب می شود. این کلید برای قطع جریان در شرایطی مانند اضافه بار یا اتصال کوتاه طراحی شده است و ظرفیت جریان در آن محدود است، به همین دلیل بیشتر برای محیط هایی مناسب است که بار الکتریکی سنگینی ندارند. مدل جمع وجور آن، نصب را در فضاهای کوچک آسان کرده و همین ویژگی باعث شده در پروژه های مسکونی و اداری استفاده گسترده ای داشته باشد.
در مقایسه با کلیدهای بزرگ تر، MCB ساختار ساده تری دارد و برخلاف MCCB یا ACB، امکان تنظیم جریان یا اتصال به سیستم های کنترلی را ندارد. عملکرد آن نیز به شکلی است که در زمان افزایش جریان، به صورت خودکار مدار را قطع می کند و پس از برطرف شدن مشکل، دوباره قابل استفاده است.
درون این کلید، دو بخش اصلی وجود دارد؛ بخش حرارتی که جریان های بالا در بازه زمانی طولانی را شناسایی می کند و بخش مغناطیسی که برای قطع سریع در برابر اتصال کوتاه عمل می کند. MCB در مدل های مختلف مانند تیپ B و تیپ C تولید می شود که هر کدام برای شرایط خاصی در مدار ساخته شده اند.

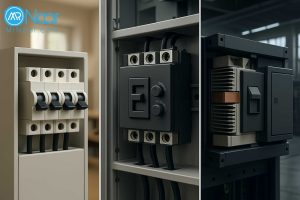

تفاوت های مهم کلیدهای اتوماتیک (MCB، MCCB، ACB)
در سیستم های برق، انتخاب میان کلیدهای اتوماتیک (MCB، MCCB، ACB) بر اساس میزان جریان، نوع مصرف و محل نصب انجام می شود. هر یک از این کلیدها برای محدوده ای مشخص تولید شده اند و تفاوت های زیادی در ساختار و کارایی دارند. در ادامه، مهم ترین تفاوت های این سه نوع کلید توضیح داده شده است:
1) ظرفیت جریان قابل پشتیبانی
کلید MCB معمولا در مدارهایی به کار می رود که جریان آن ها تا حدود 63 آمپر است و بیشتر در فضاهای مسکونی یا اداری کاربرد دارد. اما، کلید MCCB توانایی کنترل جریان هایی تا حدود 2500 آمپر را دارد و در پروژه هایی با مصرف برق بالاتر، مانند تاسیسات صنعتی، انتخاب مناسبی است. همچنین در مدارهایی که جریان بسیار بالا وجود دارد، مانند ورودی تابلوهای اصلی در کارخانه ها یا مراکز قدرت، فقط کلید ACB پاسخگوی نیاز سیستم خواهد بود. ظرفیت این کلید می تواند تا 6300 آمپر یا حتی بیشتر هم افزایش یابد، به همین دلیل در پروژه های سنگین صنعتی، استفاده از ACB ضروری است.
2) قابلیت تنظیم جریان قطع
کلید مینیاتوری (MCB) هیچ گونه قابلیت تنظیم ندارد و مقدار جریان قطع آن به صورت ثابت از پیش تعیین شده است. همین ویژگی باعث می شود که فقط در مدارهایی با شرایط ساده و مشخص قابل استفاده باشد ولی کلید MCCB امکان تنظیم جریان قطع را فراهم می کند. این قابلیت اجازه می دهد مقدار جریان قطع متناسب با نوع تجهیزات و شرایط مدار تنظیم شود، که نتیجه آن افزایش دقت در حفاظت و کاهش احتمال قطع غیرضروری است.
کلید ACB نیز مانند MCCB قابلیت تنظیم دارد، اما دقت تنظیمات آن بسیار بالاتر است. این کلید توانایی پیکربندی دقیق برای شرایط پیچیده تر شبکه برق را فراهم می کند و معمولا تنظیمات پیشرفته تری مانند زمان بندی قطع، حساسیت به جریان های گذرا و ارتباط با سیستم های کنترلی را هم شامل می شود.
3) نوع عملکرد هنگام خطا
MCB تنها دو وضعیت وصل و قطع دارد. در این نوع کلید، اگر جریان قطع شود، مشخص نیست که این قطع به دلیل یک خطا در مدار بوده یا به صورت دستی انجام شده است؛ چون در هر دو حالت، کلید به موقعیت قطع می رود. در مقابل، کلیدهای MCCB و ACB علاوه بر وضعیت های وصل و قطع، یک حالت میانی به نام تریپ دارند. وقتی خطایی مانند اضافه بار یا اتصال کوتاه رخ دهد، کلید به حالت تریپ می رود و اهرم در موقعیتی بین حالت وصل و قطع قرار می گیرد. این وضعیت کامل نشان می دهد که مدار به دلیل بروز خطا قطع شده، نه به صورت دستی. وجود این قابلیت در MCCB و ACB باعث می شود تشخیص خطای مدار آسان تر و روند بررسی و رفع مشکل سریع تر انجام شود.
4) قابلیت کنترل از راه دور
در کلیدهای MCB امکان کنترل موتورایز وجود ندارد و تمام عملیات قطع و وصل تنها به صورت دستی انجام می شود. این محدودیت باعث می شود MCB برای مدارهایی که به مدیریت از راه دور نیاز دارند، مناسب نباشد. ولی کلیدهای MCCB و به خصوص ACB قابلیت اتصال به موتور و سیستم های کنترل الکترونیکی را دارند. این ویژگی امکان مدیریت از راه دور، کنترل خودکار و حتی یکپارچه سازی با سیستم های مانیتورینگ را فراهم می کند. در پروژه های حساس مانند مراکز داده، نیروگاه ها یا خطوط تولید که سرعت واکنش و کنترل هوشمند اهمیت بالایی دارد، این قابلیت یک ویژگی مهم برای MCCB و به خصوص ACB به حساب می آید.
5) قابلیت نصب رله و تجهیزات جانبی
ام سی بی ها ساختار ساده ای دارند و امکان نصب رله یا ماژول های کنترلی روی آن ها وجود ندارد. اما در کلیدهای MCCB و ACB می توان تجهیزاتی مانند رله شنت، رله آندر ولتاژ، تیغه کمکی و رله حفاظت زمین را نصب کرد. این قابلیت، دقت و کنترل مدار را افزایش داده و امکان نظارت گسترده تر و عملکرد دقیق تری را فراهم می آورد.
6) ساختار فیزیکی و ابعاد
در واقع می توان گفت کلید MCB کوچک ترین اندازه را دارد و نصب آن در فضاهای محدود به راحتی انجام می شود. کلید MCCB نسبت به MCB بزرگ تر است، اما همچنان ابعاد قابل قبولی دارد. کلید ACB معمولا بزرگ و سنگین است، زیرا باید جریان های بالاتری را مدیریت کند و سیستم کنترل جرقه آن پیچیدگی بیشتری دارد.
7) هزینه و نگهداری
هزینه اولیه در کلید MCB به دلیل ساختار ساده، بسیار کم است و معمولا به سرویس خاصی نیاز پیدا نمی کند. اما کلید MCCB قیمت بالاتری دارد و گاهی لازم است تنظیم یا بازبینی شود. کلید ACB هم علاوه بر هزینه اولیه بیشتر، نیازمند سرویس های دوره ای و نگهداری منظم است تا کارکرد آن در شرایط پرفشار حفظ شود.
کاربرد کلید های MCB، MCCB، ACB
کاربرد هر نوع کلید اتوماتیک با یکدیگر فرق دارد. در ادامه، موارد استفاده هرکدام به صورت دقیق آورده داده شده است:
- کلید MCB
این نوع کلید بیشتر در برق کشی واحدهای مسکونی، اداری، فروشگاه ها و محیط هایی با مصرف کم به کار می رود. برای محافظت از مدارهای روشنایی، پریزها و وسایل برقی سبک مناسب است. واکنش سریعی در برابر افزایش ناگهانی جریان دارد، اما فقط در محدوده جریان پایین قابل استفاده است.
- کلید MCCB
در پروژه های صنعتی، تجاری و ساختمانی که جریان مصرفی بیشتر از 63 آمپر است، از این مدل کلید استفاده می شود. برای حفاظت از موتورهای الکتریکی، تابلوهای توزیع، ژنراتورها و سیستم های کنترلی که نیاز به دقت بالاتری دارند، مناسب است. در موقعیت هایی که تنظیم جریان قطع، کنترل از راه دور یا نصب تجهیزات جانبی لازم باشد، انتخابی درست به شمار می آید.
- کلید ACB
کلید ACB برای مدارهایی است که جریان بسیار بالایی از آنها عبور می کند. بیشتر در ورودی اصلی پست های برق، کارخانه های بزرگ، نیروگاه ها، دیتاسنترها و مراکز حساس مانند بیمارستان ها نصب می شود. علاوه بر حفاظت دقیق، امکان کنترل تجهیزات را نیز فراهم می کند و معمولا در مدارهای اصلی که نیاز به ایزولاسیون و مدیریت کامل دارند، به کار می رود.

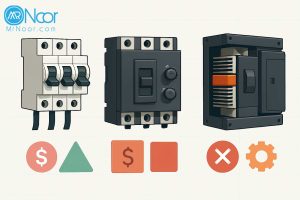

مزایا و معایب انواع کلیدهای اتوماتیک MCB، MCCB، ACB
هر کدام از کلیدهای اتوماتیک علاوه بر مزایای خاصی که دارند، چالش های مختلفی هم به همراه دارند که در جدول زیر آورده شده است:
| نوع کلید | مزایا | معایب |
| کلید MCB یا مینیاتوری | – دارای نصب آسان و ابعاد کوچک بوده و برای تابلوهای خانگی بسیار مناسب است. – هزینه اولیه پایینی دارد. – به صورت خودکار از مدار در برابر اضافه بار و اتصال کوتاه، حفاظت می کند. |
– ظرفیت قطع کلید تا زیر 100 آمپر را دارد. – تنظیم جریان ندارد. – برای بارهای سبک مناسب است، اما در شرایطی که جریان بالا نیاز باشد، کارایی ندارد. |
| کلید اتوماتیک کمپکت یا MCCB | – محدوده جریان آن از چند ده تا حدود 2500 آمپر را پوشش می دهد.
– جریان قطع را می توان به صورت دقیق تنظیم کرد. – هنگام قطع شدن، وضعیت تریپ از طریق قرار گرفتن اهرم در موقعیت میانی قابل تشخیص است. – امکان نصب رله های کمکی برای کنترل و پایش وضعیت مدار نیز وجود دارد.
|
– نسبت به کلید MCB ابعاد بزرگ تری دارد و سنگین تر است.
– هزینه خرید آن بالاتر است و برای نصب صحیح، آشنایی فنی بیشتری لازم است.
|
| ACB یا کلید هوایی | – ظرفیت قطع بسیار بالا، از 630 آمپر تا چند هزار آمپر، دارد.
– از مدار در برابر اتصال کوتاه های شدید حفاظت قابل اطمینانی انجام می دهد. – امکان کنترل از راه دور و تریپ الکترونیکی فراهم است. – برای پست های برق و صنایع سنگین مناسب است.
|
– ساختار این کلید پیچیده بوده و نصب آن نیازمند تخصص خاص است.
– هزینه خرید و نگهداری آن نسبتا زیاد است. – حجم و وزن بالایی دارد و فضای بیشتری را اشغال می کند.
|
جمع بندی
کلیدهای اتوماتیک MCB، MCCB، ACB هرکدام در بخش های خاصی از سیستم های برقی به کار می روند و حفاظت مدار را به شکل دقیق انجام می دهند. کلید مینیاتوری برای بارهای سبک و محافظت ساده مناسب است، کلید کمپکت قابلیت تنظیم جریان و استفاده در مدارهای صنعتی متنوع را دارد و کلید هوایی برای جریان های بالا و شرایط دشوار صنعتی ساخته شده است. انتخاب صحیح کلید بر اساس جریان کاری، فضای نصب و نیاز حفاظتی به ایمنی سیستم کمک می کند. رعایت ترتیب قطع و وصل تجهیزات در کارایی دقیق کلیدها نقش مهمی دارد. همه این موارد می توانند به انتخاب گزینه ای مناسب برای نیازهای برقی شما کمک کند.
سوالات متداول
1) چگونه جریان نامی مناسب برای کلید را انتخاب کنم؟
جریان نامی را اندکی بیشتر از جریان مصرفی دستگاه انتخاب کنید تا از قطع ناخواسته جلوگیری شود و در عین حال حفاظت لازم در برابر اضافه بار فراهم گردد.
2) چرا کلید هوایی (ACB) برای صنایع بزرگ کاربرد دارد؟
کلید هوایی قابلیت قطع جریان های بسیار زیاد را دارد. به علت قدرت بالای قطع، ساختار آن و امکانات کنترل از راه دور، این کلید در نیروگاه ها و کارخانه های بزرگ به کار گرفته می شود تا حفاظت مطمئن تری ایجاد نماید.
3) آیا می توان چند کلید اتوماتیک را در یک تابلو برق کنار هم نصب کرد؟
امکان نصب همزمان چند کلید اتوماتیک برای هر مسیر برق رسانی وجود دارد. در زمان نصب باید به ظرفیت هر کلید و نحوه توزیع جریان ها دقت شود تا به صورت ایمن و صحیح کار کنند.
