راهنمای کامل انتخاب کابل و سیم مناسب برای پروژه های صنعتی

انواع سیم و کابل برای پروژه های صنعتی

در محیط های صنعتی، انواع مختلفی از سیم و کابل مورد استفاده قرار می گیرند. دسته بندی این تجهیزات بر اساس کاربرد، ساختار و شرایط دستگاه ها انجام می شود. آشنایی با ویژگی های هر گروه کمک می کند گزینه ای انتخاب شود که در برابر فشارهای فنی و عوامل محیطی دوام بیشتری داشته باشد:

کابل های قدرت

این نوع کابل ها برای انتقال جریان های پرقدرت ساخته شده اند و معمولا در مسیرهای اصلی تامین برق یا اتصال بین تابلوها و دستگاه هایی با مصرف بالا به کار می روند. در محیط هایی مانند کارخانه یا نیروگاه، تحمل ولتاژ بالا و عبور جریان شدید از ویژگی های مهم آن هاست. جنس هادی بیشتر از مس یا آلومینیوم انتخاب می شود و پوشش عایق آن اغلب از PVC یا XLPE ساخته می شود. در شرایط سخت تر، از کابل هایی استفاده می شود که در برابر حرارت یا نفوذ مواد روغنی مقاوم هستند.

کابل های کنترل

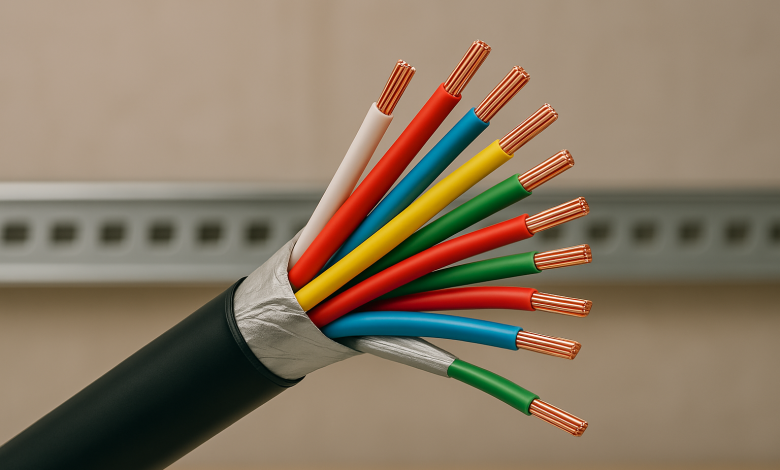

برای انتقال سیگنال های کنترلی یا نظارت بر عملکرد دستگاه ها، استفاده از کابل های کنترل رایج است. این کابل ها بیشتر در سیستم های اتوماسیون و مدارهای فرمان جای دارند. ساختار چند رشته ای آن ها امکان عبور همزمان چند سیگنال را فراهم می کند. روکش بیرونی نیز به گونه ای انتخاب می شود که انعطاف کافی داشته باشد تا نصب در مسیرهای مختلف مانند سینی یا کانال، بدون دشواری انجام شود.

کابل های ابزار دقیق

این دسته از کابل ها برای انتقال سیگنال هایی به کار می روند که به دقت بالا نیاز دارند، مانند اطلاعات مربوط به دما، فشار یا جریان سیال. در تجهیزاتی که برای سنجش دقیق ایجاد شده اند، استفاده از این کابل ها رایج است. در محیط هایی مثل واحدهای پالایش، پتروشیمی یا خطوط تولید صنایع غذایی، وجود اختلالات الکترومغناطیسی ممکن است باعث خطای اندازه گیری شود. به همین دلیل، کابل هایی که دارای شیلد از جنس فویل آلومینیوم یا شبکه مسی هستند، انتخاب مناسبی به شمار می آیند؛ زیرا می توانند اثر نویز را تا حد زیادی کم کنند.

کابل های شبکه

در کارخانه های امروزی، داده های دیجیتال از طریق سامانه های شبکه منتقل و مدیریت می شوند. برای راه اندازی ارتباطات کامپیوتری یا جابه جایی اطلاعات در بخش های اتوماسیون، استفاده از کابل شبکه ضروری است. انتخاب نوع کابل به میزان سرعت انتقال بستگی دارد. معمولا از کابل های زوج تابیده مانند CAT5 یا CAT6 استفاده می شود و در مواردی که نیاز به دقت بالا و کاهش کامل نویز باشد، فیبر نوری انتخاب بهتری است. البته نصب فیبر نوری نسبت به کابل های معمولی پیچیدگی بیشتری دارد.

سیم ارت

برای هدایت جریان های ناخواسته به زمین و کاهش خطر برق گرفتگی، از سیم ارت در بخش های مختلف پروژه های صنعتی استفاده می شود. این سیم باید رسانایی بالایی داشته باشد تا جریان اضافی را بدون مقاومت قابل توجه عبور دهد. اغلب اوقات از مس افشان یا مفتولی با کیفیت بالا برای ساخت آن بهره می گیرند. تعیین سطح مقطع آن بر پایه استانداردهای ایمنی انجام می شود. وجود این سیم در تابلوها یا اتصال به بدنه تجهیزات، نقش مهمی در محافظت از نیروی انسانی دارد.

کابل های خاص

در بعضی محیط های صنعتی، شرایطی وجود دارد که استفاده از کابل های ویژه را ضروری می کند. کابل هایی که در برابر حرارت بالا مقاوم هستند، در دماهای شدید کاربرد دارند. برای فضاهایی که مواد شیمیایی خورنده وجود دارد، کابل هایی تولید شده اند که در برابر خوردگی آسیب نمی بینند. در مکان هایی که نباید دود سمی تولید شود، از کابل های بدون هالوژن استفاده می شود. این گروه از کابل ها بیشتر در پروژه هایی مانند صنایع گاز، پتروشیمی، فولاد، کوره های صنعتی و تاسیسات دریایی به کار می روند.

مشخصات کابل و سیم برق صنعتی

در پروژه های صنعتی، بررسی دقیق ویژگی های فنی سیم و کابل اهمیت زیادی دارد. عواملی مانند:

جنس هادی (مس یا آلومینیوم)

•  مس: این نوع رسانا، جریان برق را با مقاومت بسیار پایین عبور می دهد و از نظر انتقال الکتریکی عملکرد بالایی دارد. با اینکه هزینه آن بیشتر است، اما بازدهی بهتری دارد. از نظر استحکام فیزیکی نیز در سطح قابل قبولی قرار دارد.
• آلومینیوم: آلومینیوم سبکتر و هزینه اش کمتر از مس است، اما رسانایی آن پایین تر بوده و برای عبور جریان مشابه نیاز به سطح مقطع بزرگ تری دارد. اتصالات این فلز باید با دقت انجام شود تا از تشکیل اکسید جلوگیری شود.

نوع عایق

• PVC: هزینه این کابل ها پایین است، اما تحمل دمای آن ها حدود 70 درجه سانتی گراد است. بنابراین در محیط های بسیار گرم کاربرد ندارند، اما برای بسیاری از مصارف صنعتی عادی مناسب هستند.
• XLPE: این کابل ها قادر به تحمل دما تا حدود 90 تا 110 درجه سانتی گراد هستند و در برابر مواد شیمیایی مقاومت بیشتری دارند. به همین دلیل، در صنایع سنگین کاربرد مناسبی دارند.
• EPDM یا الاستومرها: این کابل ها انعطاف بالایی دارند و در برابر رطوبت مقاومت خوبی نشان می دهند و در دستگاه های متحرک یا محیط های مرطوب کارایی زیادی دارد.

شیلد و حفاظ الکترومغناطیسی

• برای انتقال سیگنال های حساس یا کنترل دقیق در صنایع، وجود شیلد از جنس فویل آلومینیومی یا بافت مسی ضروری است. این پوشش مانع تاثیر میدان های خارجی بر سیگنال ها می شود و همچنین از انتشار امواج ناخواسته به خارج جلوگیری می کند.

سطح مقطع (میلی متر مربع)

• برای انتقال جریان های بالا، باید سطح مقطع کابل بزرگتر انتخاب شود. علاوه بر این، عواملی مانند طول کابل، افت ولتاژ و شرایط نصب مثلا دفن در خاک یا عبور کابل ها از سینی های مشترک، در تعیین سطح مقطع تاثیرگذار هستند. استفاده از جداول استاندارد یا نرم افزارهای تخصصی نیز دقت انتخاب را افزایش می دهد.

ظرفیت جریان و دمای کارکرد

• هر كابل طبق استانداردها توانایی عبور جریانی مشخص را بدون افزایش دمای غیرمعمول دارد. به عنوان مثال، نصب کابل در کانال های کوچک باعث دشواری در تبادل حرارت می شود و ظرفیت واقعی کابل کاهش پیدا می کند. بررسی دمای محیط و شرایط نصب، اصلاحات لازم را هنگام انتخاب کابل تعیین می کند.

مقاومت مکانیکی

• در برخی محیط های صنعتی، کابل ها ممکن است تحت ضربه، کشش یا فشار اضافی قرار بگیرند. در این شرایط، کابل های زره دار دارای پوشش فلزی روی عایق هستند تا از آسیب دیدن جلوگیری کنند.

کاربردهای کابل و سیم برای پروژه های صنعتی

در تمام پروژه های صنعتی، انواع مختلفی از نیازهای الکتریکی وجود دارد. گاهی انتقال برق با ولتاژ پایین اهمیت پیدا می کند و گاهی باید سیگنال های دقیق کنترلی از یک نقطه به نقطه ای دیگر منتقل شوند. نمونه های رایج این کاربردها شامل موارد زیر هستند:

– تغذیه تجهیزات پرقدرت

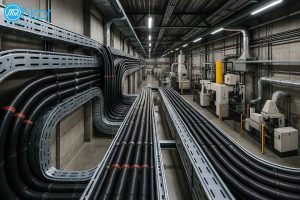

در بسیاری از واحدهای صنعتی، موتورهای سه فاز، کمپرسورها، پمپ ها و دستگاه های پرس کاربرد دارند. کابل های قدرت برای تامین جریان لازم این تجهیزات استفاده می شوند. در مسیرهای طولانی، معمولا کابل های مسی با سطح مقطع بزرگ به کار گرفته می شوند تا میزان اتلاف انرژی کاهش یابد.

– هدایت مدارهای کنترل

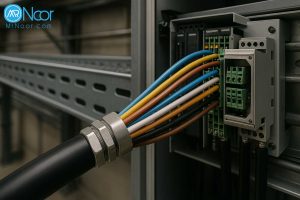

در خطوط تولید خودکار، نیاز به انتقال سیگنال های نظارتی وجود دارد. کابل کنترل برای ارسال فرمان به قسمت های مختلف شیرهای برقی از اتاق فرمان تا تجهیزات مربوطه کشیده می شود. انعطاف کافی این کابل ها، نصب و سیم کشی را ساده تر می کند.

– انتقال داده و شبکه

در صنایع هوشمند، اطلاعات حسگرها و ماژول های نظارتی در محیط تولید باید به اتاق کنترل منتقل یا بین دستگاه ها به اشتراک گذاشته شوند. کابل های شبکه و فیبر نوری در این انتقال تاثیر زیادی دارند. به دلیل وجود تداخل های الکترومغناطیسی در کارخانه ها، استفاده از کابل های شیلد دار اهمیت بیشتری پیدا می کند.

– ابزار دقیق و آنالیز

انواع حسگرهای دما، فشار، جریان سیال و دیگر پارامترهای صنعتی از طریق کابل های ابزار دقیق به سامانه کنترل مرکزی متصل می شوند. استفاده از کابل هایی که مقاومت بالایی در برابر نویز دارند، باعث افزایش دقت در اندازه گیری می شود.

– سیستم ارت و حفاظت

بخش مهمی از ایمنی صنعتی، اتصال مناسب بدنه تجهیزات به ارت است. سیم ارت به همراه سیستم تخلیه الکتریسیته ساکن، احتمال برق گرفتگی را کم می کند. معمولا رنگ روکش این سیم ها سبز متمایل به زرد است و سطح مقطع آن را طبق قواعد ایمنی انتخاب می کنند.

– سامانه های هشدار یا اعلان

سامانه های اعلان حریق یا حفاظتی هم نیازمند سیم های خاص هستند که در برابر حریق مقاومت نشان دهند و در شرایط اضطراری مانند آتش سوزی نیز ارتباطشان قطع نشود. کابل های LSZH و دارای خواص کم دود، در این بخش ها بسیار کاربردی اند.

نکات مهم برای انتخاب کابل و سیم صنعتی

گزینش کابل باید بر پایه محاسبات دقیق و بررسی های ایمنی انجام شود. رعایت موارد زیر به انتخاب کابل مناسب کمک می کند:

1) در نظر گرفتن نوع کاربرد

باید بدانیم در چه بخشی از پروژه قرار است کابل وصل شود؛ انتقال قدرت، کنترل یا اندازه گیری؟ هر یک سبک خاصی دارند. مثلا در مدار فرمان، نیاز به قطر بالا نیست و چیدمان رشته ها باید انعطاف پذیر باشد.

2) محاسبه جریان مصرفی

پیش از خرید، جریان مورد نیاز دستگاه ها محاسبه می شود. سپس با کمک جداول ظرفیت جریان کابل یا نرم افزار، سطح مقطع مطابق با آن انتخاب می شود. ممکن است یک کابل 10 میلی متر مربع جوابگو نباشد و ناچار شویم 16 میلی متر مربعی تهیه کنیم.

3) بررسی دمای محیط و روش نصب

اگر قرار است کابل دفنی باشد، باید روکش مقاوم در برابر رطوبت داشته باشد یا اگر در سینی کابل متراکم قرار می گیرد، حتما ضریب اصلاح برای ظرفیت حرارتی اعمال شود. در مکان های گرم، شاید لازم شود عایق XLPE انتخاب شود به جای PVC.

4) پیشگیری از افت ولتاژ زیاد

در مسافت های طولانی، افت ولتاژ می تواند پیامدهای بدی به همراه داشته باشد. با انتخاب سطح مقطع بالاتر، مقاومت الکتریکی پایین آمده و افت ولتاژ کمتر می شود. اگر مسافت بسیار زیاد باشد، شاید نیاز به استفاده از ولتاژ بالاتر برای کاهش جریان و اتلاف باشد.

5) ایمنی و استانداردها

انواع کابل صنعتی براساس استاندارد IEC 60228،IEC 60502-1  و مقررات ملی تست می شوند. هنگام خرید، حتما گواهی های مرتبط و مشخصات روی بسته بندی بررسی گردد. کابل هایی که فاقد استاندارد هستند، ممکن است کیفیت لازم نداشته باشند.

6) هزینه های بلندمدت

شاید در آغاز، کابل با رسانای آلومینیومی ارزان به نظر برسد؛ اما در طول زمان، با توجه به افت ولتاژ بیشتر و نیاز به تعویض زودتر، گاهی اصلا به صرفه نخواهد بود. انتخاب هادی مسی ممکن است گران تر باشد اما بازده بالاتری دارد و طول عمرش بیشتر است.

7) انتخاب روکش ضد حریق و کم دود در فضاهای حساس

پروژه هایی که تردد انسان یا حساسیت زیادی دارند مانند صنایع پتروشیمی یا سالن های سرپوشیده، کابل های LSZH یعنی کم دود و فاقد هالوژن ارزشمند هستند. در صورت آتش سوزی، گازهای خطرناک و دود غلیظ تولید نخواهند کرد.

8) کنترل تداخل الکترومغناطیسی

در کارخانه ها، کابل های برق ممکن است نزدیک کابل های ابزار دقیق قرار بگیرند. این نزدیکی می تواند باعث شود سیگنال اشتباهی در سیستم اندازه گیری به وجود بیاید. برای جلوگیری از این مشکل، باید از کابل های شیلد دار استفاده شود. این نوع کابل، لایه ای دارد که از عبور نویز جلوگیری می کند و سیگنال را سالم نگه می دارد. همچنین اگر فاصله کافی بین کابل های قدرت و کابل های ابزار دقیق رعایت شود، احتمال تداخل کمتر خواهد بود.

نگهداری از سیم و کابل های صنعتی

بعد از نصب کابل، مرحله استفاده شروع می شود و نگهداری درست می تواند عمر آن را افزایش دهد. بررسی های دوره ای کمک می کند از خرابی های ناگهانی جلوگیری شود. نگاه دقیق به ظاهر کابل، رنگ عایق و اتصالات انتهایی نشانه هایی از مشکل را نشان می دهد. اگر زنگ زدگی، تغییر رنگ یا خوردگی دیده شود، باید فورا بررسی و اصلاح انجام شود.

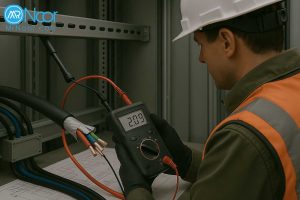

در کنار آن، آزمایش مقاومت عایق با مِگر، وضعیت داخلی کابل را مشخص می کند. کاهش مقاومت بیشتر به خاطر نفوذ رطوبت یا ترک در عایق است. مسیر کابل باید همیشه تمیز باشد تا گرما و آلودگی جمع نشود. نقطه  اتصال ها هم باید بررسی شوند چون بیشتر خرابی ها در همان جاست. کنترل منظم جریان برق و جلوگیری از بار بیش از حد، کابل را از آسیب حرارتی محافظت می کند.

جمع بندی

برای موفقیت در یک پروژه صنعتی، تنها داشتن دستگاه های پیشرفته کافی نیست. مسیرهای الکتریکی باید مطمئن، بادوام و هماهنگ با شرایط محیطی ایجاد شوند. کابل و سیم وظیفه انتقال و کنترل انرژی را بر عهده دارند و انتخاب آن ها نباید صرفا براساس قیمت انجام گیرد. ویژگی هایی مثل نوع فلز هادی، فشار فیزیکی وارد بر کابل، دمای محیط، افت ولتاژ و انطباق با استانداردهای بین المللی در تصمیم گیری مهم است.

نصب دقیق و نگهداری منظم، عمر مفید سیستم را بیشتر کرده و از هزینه های تعمیر جلوگیری می کند. در محیط های گرم یا مرطوب، باید کابل هایی به کار رود که در برابر حرارت و آب مقاوم باشند. اگر احتمال ضربه مکانیکی وجود دارد، استفاده از کابل زره دار ضروری است. در مسیرهای طولانی هم باید افت ولتاژ کنترل شود تا به تجهیزات آسیب نرسد.

سوالات متداول

1) چرا سرعت فرسودگی برخی کابل ها در صنایع بیشتر است؟

گاهی فرسودگی کابل به خاطر شرایط سخت محیطی ایجاد می شود؛ مثلا گرمای زیاد، رطوبت بالا، تماس با مواد خورنده یا ساییدگی مداوم. این عوامل به تدریج عایق را ضعیف کرده و باعث آسیب به ساختار داخلی کابل می شوند. از طرفی، اگر هنگام انتخاب کابل، سطح مقطع یا جنس عایق متناسب با شرایط کاری در نظر گرفته نشده باشد، کابل تحمل بار الکتریکی یا گرمای ناشی از آن را نخواهد داشت.

2) چگونه از ایجاد نویز در کابل های ابزار دقیق پیشگیری شود؟

وقتی سیگنال های ضعیف از سنسورها منتقل می شوند، وجود نویز ممکن است مقدار اندازه گیری شده را دچار اختلال کند. برای جلوگیری از این خطا، باید از کابل هایی استفاده شود که شیلد دارند. این شیلد می تواند از نوع فویل آلومینیومی یا بافت مسی باشد و نقش آن جلوگیری از نفوذ امواج مزاحم به داخل کابل است. جدا کردن مسیر کابل های ابزار دقیق از مسیر کابل های قدرت هم راه دیگری برای کاهش تداخل است. در برخی موارد، سیم ارت مستقیما به شیلد متصل می شود تا امواج اضافی و ناخواسته به زمین منتقل شوند.

3) آیا در پروژه های صنعتی، استفاده از کابل آلومینیومی مناسب است؟

هادی های آلومینیومی نسبت به مس قیمت پایین تری دارند و وزن آنها کمتر است، اما برای اینکه همان مقدار جریان را عبور دهند، باید سطح مقطع بزرگ تری داشته باشند. این افزایش سطح، فضای بیشتری را اشغال می کند و گاهی مسیر را دشوارتر می سازد. اتصال دهی کابل های آلومینیومی باید با دقت انجام شود، چون اگر در محل اتصال اکسید شوند، مقاومت بالا می رود و کابل داغ می شود. این نوع کابل بیشتر در مسیرهای طولانی یا پروژه هایی که محدودیت مالی دارند، استفاده می شود.
