آموزش نصب کلید ایزولاتور کولر

نقشه نصب کلید ایزولاتور کولر

آموزش نصب کلید ایزولاتور کولر

در این آموزش در وبلاگ مستر نور با شما همراه هستیم با آموزش نصب کلید ایزولاتور کولر آبی کاوه به همراه نقشه نصب آن باما همراه باشید.

همان طور که در مطلب کلید ایزولاتور کولر چیست ؟ گفتیم که کلید ایزولاتور کولر جهت حفاظت از جان تعمیرکار و نصاب کولر میباشد حال در این مطلب با شماهستیم تا ببینیم چطور این کلید را نصب کنیم ؟

محل نصب کلید

باتوجه به اینکه تعمیرکار و یا نصاب کولر باید این کلید را قطع یا وصل کند این کولر میبایست پس از کلید خاموش و روشن کلید در پشت بام و در کنار کولر نصب شود.

نگران حفاظت کلید نباشید چرا که کلید دارای درجه حفاظتی IP65 میباشد که در برابر باران و گرد و غبار و نور آفتاب بسیار مقاوم میباشد.

ابعاد جعبه و ابعاد نصب

ابعاد جعبه اصلی کلید ایزولاتور کولر آبی

  • طول : 120mm
  • عرض: 95mm
  • ارتفاع: 105mm میباشد

ابعاد نصب جعبه :

  • دوتا سوراخ به فاصله  80mm
  • دوتا سوراخ به فاصله 90mm

توضیحات بیشتر در عکس زیر:

آموزش نصب کلید ایزولاتور کولر

سیم کشی کلید ایزولاتور کولر

در خروجی کلید کولر 4 عدد سیم داریم که به ترتیب عبارتند از :

  1.  سیم دور تند
  2. سیم دور کند
  3. سیم پمپ آب
  4. سیم نول

که به ترتیب میبایست این سیم هارا به پای های کلید وصل کنیم ، فقط توجه داشته باشید که داخل بسته بندی کلید ایزولاتور 8 عدد سرسیم جهت اتصال سیم ها وجود دارد که 4 عدد آن را در این مرحله نیازمندیم

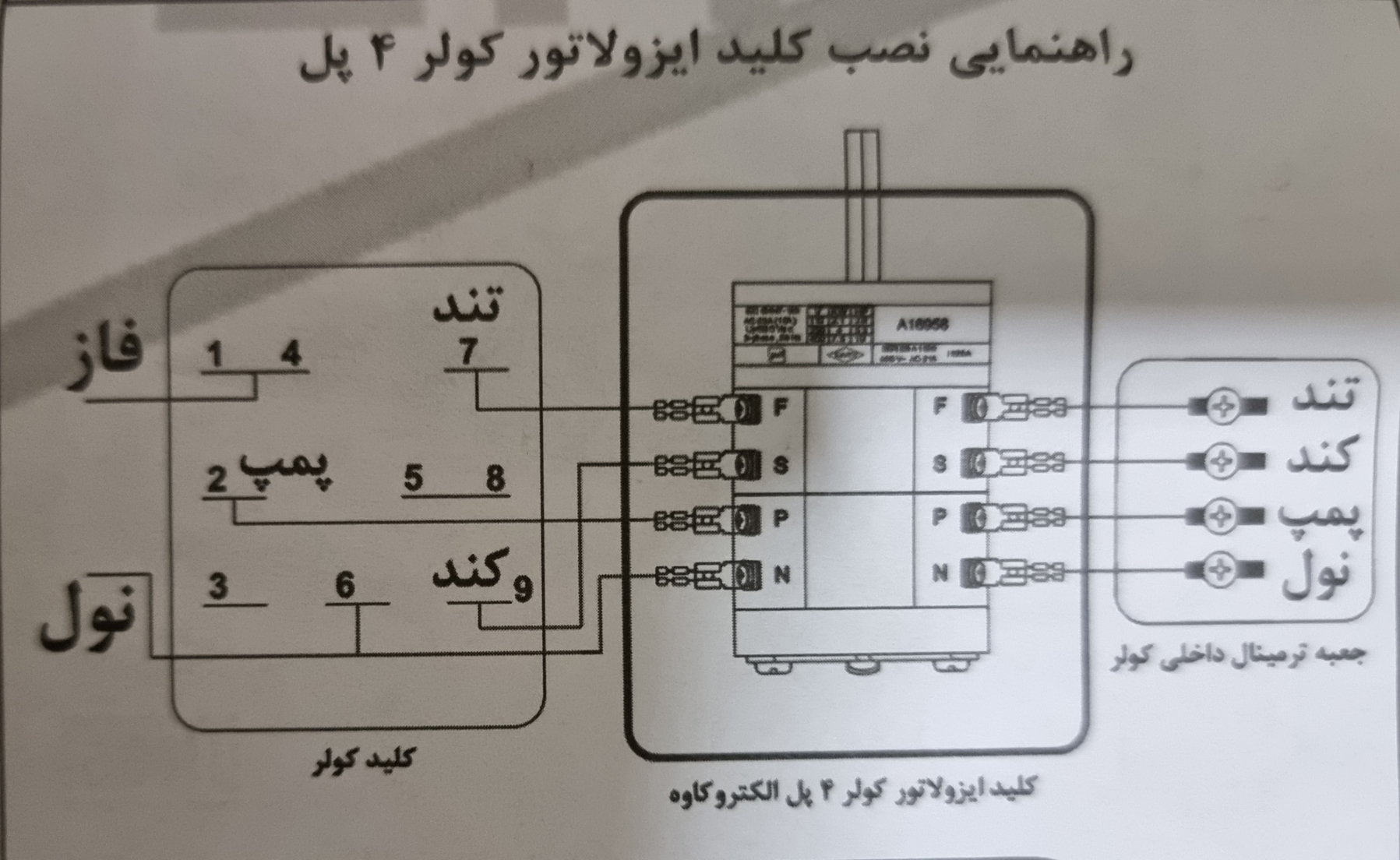

سیم هارا به ترتیب جدول زیر وصل میکنیم به کلید

  1.  سیم دور تند به > پایه F
  2. سیم دور کند به > پایه S
  3. سیم پمپ آب به > پایه P
  4. سیم نول به > پایه N

توجه داشته باشید که در کلید هز پایه F , S , P , N دو عدد داریم که سیم های خروجی کلید کولر را به یک سمت وصل میکنیم تفاوتی نمیکند سمت راست یا چپ وصل شوند.

خروجی سیم  ها به سمت کولر را به ترتیب جدول زیر وصل میکنیم که جهت اتصال سیم ها به کلید از 4 عدد سرسیم باقی مانده در بسته بندی کلید استفاده میکنیم.

  1. سیم پایه F به دور تند کولر
  2. سیم پایه S به دور کند کولر
  3. سیم پایه P به پمپ آب کولر
  4. سیم پایه N به نول کولر

توضیحات بیشتر و تکمیلی در تصویر زیر :

آموزش نصب کلید ایزولاتور کولر

به همین راحتی کلید ایزولاتور کولر آبی نصب شد.

حفاظت نهایی کلید

در داخل بسته بندی کلید دو عدد گلند پلاستیکی طوسی رنگ وجود دارد که 4 سیم ورودی و 4 سیم خروجی به کلید را میبایست از داخل این گلند ها رد کنیم تا آب از بخش ورودی سیم ها به کلید نفوذ نکند.

به هنگام بستن درب کلید واشر قرمز رنگی داخل آن وجود دارد توجه نمایید که حتما واشر در درب باشد تا آب به کلید نفوذ نکند.

به همین سادگی کلید ایزولاتور کولر آبی ما نصب شد ، اگر سوال یا اشکالی در نصب داشتید در بخش کامنت ها از ما بپرسید حتما به آن پاسخ خواهیم داد

در نهایت در صورتی که هنوز موفق به تهییه این کلید ایزولاتور کولر برای کولر های خود نشده اید میتوانید با مراجعه به بخش فروشگاه وبسایت مستر نور یا کلیک بر روی اینجا این کلید را حریداری نمایید .
